IBECO PE palloventtiili
PE 100RC kuulaventtiili PE-päädyt
Hyödyt
- Täysi läpivirtaus
- Kiertyy 90° suljetusta aukinaiseksi
- Voi toimia osittain avoimessa asennossa
Dokumentit ja linkit
PE100RC kuulaventtiili
PE100RC, SDR11; vesi PN16, kaasu PN10
|
Tuotenumero
|
RSK nr.
|

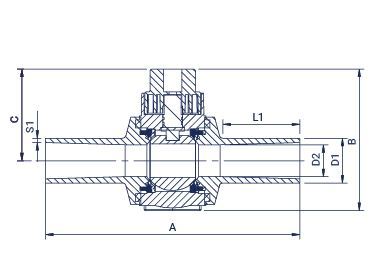

putkelle ulkoiset mitatmm
|
Bmm
|
Amm
|
Cmm
|
L1mm
|
S1mm
|
LäpivirtausD2 (mm)
|
Painokg
|
Ostoskori
|
|---|---|---|---|---|---|---|---|---|---|---|
|
BVS02511
|
5496385
|
25
|
133
|
251
|
98
|
57
|
3
|
26
|
0,6
|
|
|
BVS03211
|
5496386
|
32
|
133
|
251
|
98
|
59
|
3
|
26
|
0,62
|
|
|
BVS04011
|
5496387
|
40
|
133
|
252
|
98
|
61
|
3,7
|
26
|
0,67
|
|
|
BVS05011
|
5496388
|
50
|
202
|
362
|
134
|
108
|
4,6
|
47
|
1,82
|
|
|
BVS06311
|
5496389
|
63
|
202
|
338
|
134
|
99
|
5,8
|
47
|
1,89
|
|
|
BVS07511
|
5496390
|
75
|
202
|
358
|
134
|
154
|
6,8
|
47
|
2,02
|
|
|
BVS09011
|
5496393
|
90
|
275
|
502
|
170
|
154
|
8,2
|
93
|
4,8
|
|
|
BVS11011
|
5496394
|
110
|
275
|
505
|
170
|
158
|
10
|
93
|
5
|
|
|
BVS12511
|
5496395
|
125
|
275
|
505
|
170
|
158
|
11,4
|
93
|
5,37
|
|
|
BVR16011*
|
5496396
|
160
|
275
|
506
|
170
|
162
|
14,6
|
93
|
6,9
|
|
|
BVS16011
|
5496397
|
160
|
400
|
610
|
225
|
155
|
14,6
|
150
|
23,9
|
|
|
BVR18011*
|
5496398
|
180
|
275
|
486
|
170
|
148
|
16,4
|
93
|
7,5
|
|
|
BVS18011
|
5496399
|
180
|
400
|
610
|
225
|
155
|
16,4
|
150
|
24,6
|
|
|
BVR20011*
|
5496400
|
200
|
275
|
524
|
170
|
167
|
18,2
|
93
|
7,8
|
|
|
BVS20011
|
5496401
|
200
|
400
|
610
|
225
|
155
|
18,2
|
150
|
25,2
|
|
|
BVS22511
|
5496402
|
225
|
400
|
610
|
225
|
155
|
20,5
|
150
|
25,4
|
|
|
BVR25011*
|
5496403
|
250
|
400
|
610
|
225
|
155
|
22,7
|
150
|
27
|
|
|
BVR28011*
|
5496404
|
280
|
400
|
610
|
225
|
155
|
25,4
|
150
|
29
|
|
|
BVR31511*
|
5496405
|
315
|
400
|
6140
|
225
|
155
|
28,6
|
150
|
31
|
|
* Reducerat genomlopp
Kysy meiltä:
- Muut koot
- Muut SDR-luokkat
Venttiileitä voidaan käyttää kaiken tyyppisissä PE-putkijärjestelmissä, joissa kulkee nesteitä tai kaasuja. Venttiilien maksimipaine vastaa putkijärjestelmän työpaineita. Venttiilit on kokonaan valmistettu PE 100RC -materiaalista, eikä niissä ole teräselementtejä. Venttiilit avataan tai suljetaan kääntämällä venttiilipäädyt 90°. Venttiilit voivat toimia osittain avoimessa asennossa.
