Hymax Grip moninivelliitin 0-90°

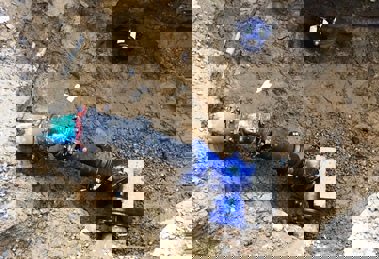

Vetoluja putkinliitin, joka tarjoaa samat edut kuin muu Hymax Grip -valikoima. Swiveljoint selviytyy kääntymisistä 0° - 90° ja ratkaisee usein useita ongelmia samanaikaisesti - esimerkiksi silloin, kun et tiedä, millä kulmalla kaksi putken päätä tulisi liittää. Säästää aikaa, tilaa ja rahaa. Soveltuu kaikille putkimateriaaleille nopeasti ja turvallisesti, kiristys tapahtuu vain yläpuolelta.
Hyödyt
- Kaikille putkityypeille
- Helppo asennus, kiristystä ei tehdä alapuolelta
- Vakuumitiivis estää likaveden vuotamisen paineen laskiessa
- 0-90° kulma-asettelu
Dokumentit ja linkit

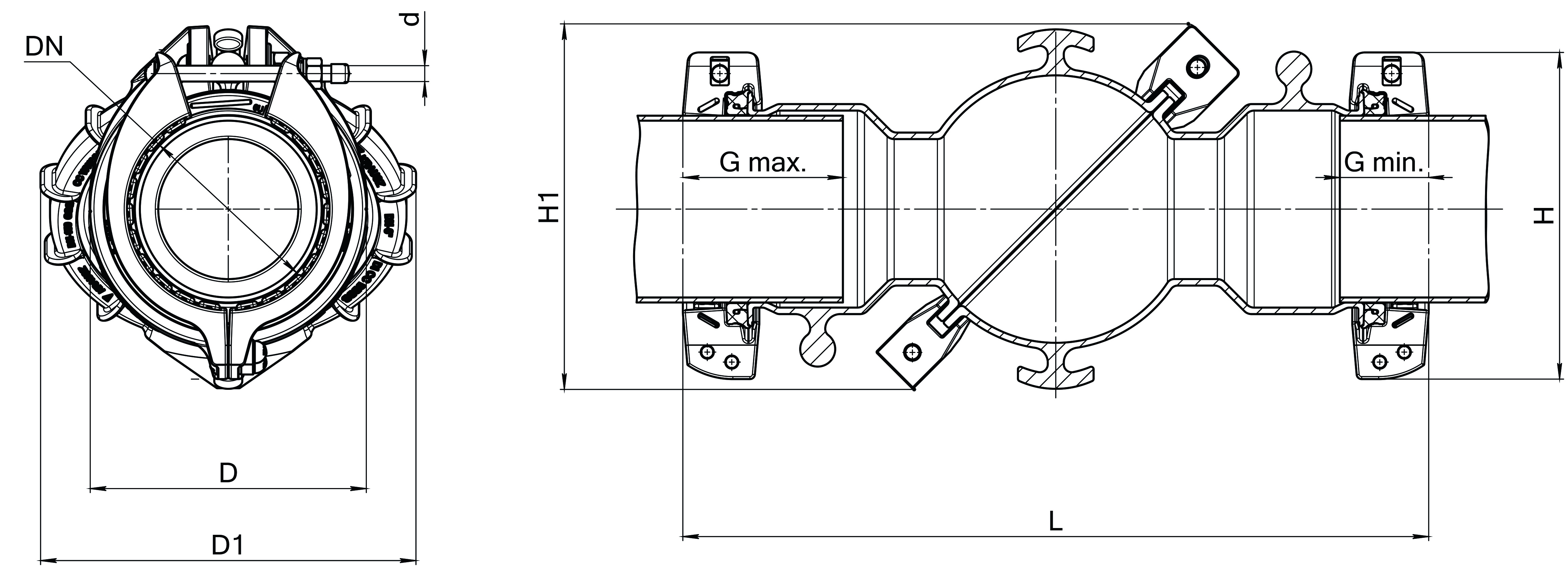

RSK nr./art.nr.
|
DN
|
SPVmm
|
Lmm
|
Dmm
|
Hmm
|
D1mm
|
H1mm
|
liitossyvyysGmin (mm)
|
Pultitmäärä x koko
|
Hylsymm
|
Min Nmcentrumbult
|
Min Nmdragfasta bultar
|
Painokg
|
Ostoskori
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
101 00 27
|
100
|
109 - 129
|
643
|
221
|
269
|
315
|
310
|
50
|
3 x M16
|
24
|
60 Nm
|
125 Nm
|
32
|
|
892-825-06165-16
|
150
|
165 - 183
|
744
|
277
|
328
|
375
|
361
|
50
|
3 x M16
|
24
|
80 Nm
|
145 Nm
|
44
|
|
892-825-08216-16
|
200
|
215 - 238
|
805
|
350
|
399
|
417
|
391
|
50
|
3 x M16
|
24
|
80 Nm
|
265 Nm
|
66
|
|
892-825-10270-16
|
250
|
270 - 292
|
846
|
411
|
462
|
467
|
432
|
50
|
3 x M16
|
24
|
80 Nm
|
265 Nm
|
83
|
|
892-825-12322-16
|
300
|
322 - 340
|
1011
|
442
|
503
|
607
|
533
|
50
|
3 x M16
|
24
|
145 Nm
|
265 Nm
|
122
|
|
Standardir ja hyväksynnät
-
GSK
