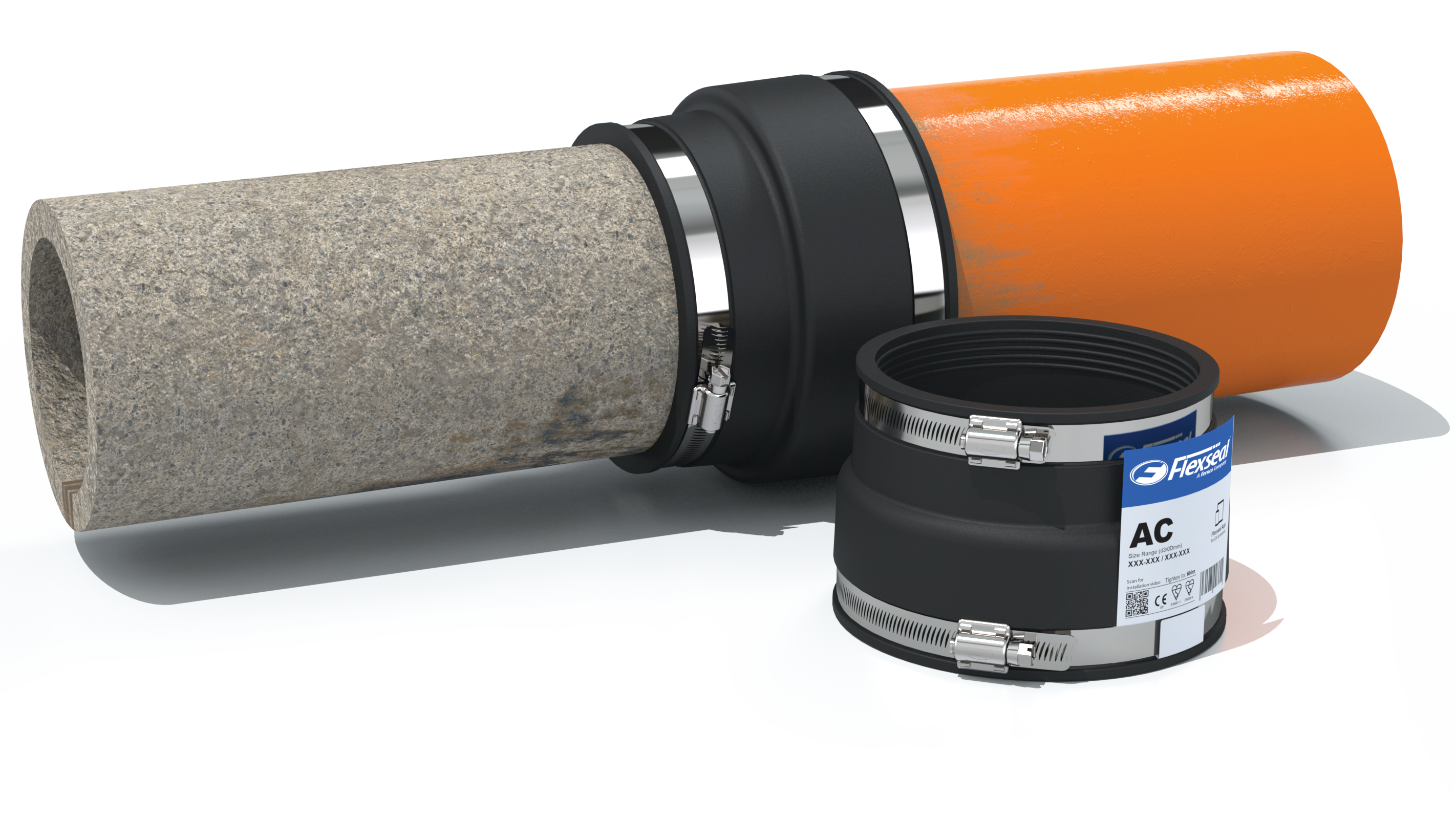

Fernco AC Supistavat liittimet EPDM
Fernco AC toleranssipanta. Ilma tukilevyä; paineen kesto 0,6 bar:iin asti
Apua oikean liittimen valintaan
Tuotehaku auttaa sinua löytämään oikean liittimen
Dokumentit ja linkit
Fernco AC reducerande rörkopplingar
Klarar tryck upp till 0,6 bar
|
Tuotenumero
|
RSK nr.
|
Halkaisijamm
|
Halkaisijamm
|
Pituusmm
|
Hylsymm
|
MaksimiNm
|
sopivia siirtymiä esimerkkejä
|
|
|
|
Ostoskori
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
AC1201
|
3110220
|
105 - 120
|
35 - 45
|
100
|
8
|
6 Nm
|
Plast 110 - Plast 40
|
|
|||
|
AC1225
|
3110221
|
110 - 122
|
48 - 56
|
100
|
8
|
6 Nm
|
Lerrör 100 - Plast 50
|
|
|||
|
AC1226
|
3110222
|
110 - 122
|
60 - 68
|
100
|
8
|
6 Nm
|
Lerrör 100 - Plast 65
|
|
|||
|
AC1221
|
3110223
|
110 - 122
|
80 - 95
|
100
|
8
|
6 Nm
|
Lerrör 100 - Plast 90
|
|
|||
|
AC5144
|
3110224
|
110 - 125
|
100 - 115
|
100
|
8
|
6 Nm
|
Gjutjärn 100 - Plast 110
|
|
|||
|
AC1361
|
3110225
|
121 - 136
|
80 - 95
|
100
|
8
|
6 Nm
|
Lerrör 100 - Plast 90
|
|
|||
|
AC1362
|
3110226
|
121 - 136
|
100 - 115
|
100
|
8
|
6 Nm
|
Lerrör 100 - Plast 110
|
|
|||
|
AC1452
|
3110227
|
130 - 145
|
110 - 125
|
120
|
8
|
6 Nm
|
Lerrör 100 - Plast 110
|
|
|||
|
AC1552
|
3110228
|
140 - 155
|
90 - 105
|
120
|
8
|
6 Nm
|
Betong 100 - Plast 90
|
|
|||
|
AC1602
|
3110229
|
144 - 160
|
110 - 122
|
120
|
8
|
6 Nm
|
Plast 160 - Gjutjärn 100
|
|
|||
|
AC1603
|
3110230
|
144 - 160
|
121 - 136
|
120
|
8
|
6 Nm
|
Plast 160 - Lerrör 100
|
|
|||
|
AC1702
|
3110231
|
155 - 170
|
110 - 125
|
120
|
8
|
6 Nm
|
Betong 125 - Normalrör 100
|
|
|||
|
AC1703
|
3110232
|
155 - 170
|
130 - 145
|
120
|
8
|
6 Nm
|
Betong 125 - PE 140
|
|
|||
|
AC1922
|
3110233
|
170 - 192
|
110 - 122
|
120
|
8
|
6 Nm
|
Äldre betong 150 - Plast 110
|
|
|||
|
AC1923
|
3110234
|
170 - 192
|
121 - 136
|
120
|
8
|
6 Nm
|
Äldre betong 150 - Lerrör 100
|
|
|||
|
AC1924
|
3110235
|
170 - 192
|
144 - 160
|
120
|
8
|
6 Nm
|
Äldre betong 150 - Plast 160
|
|
|||
|
AC2000
|
3110236
|
180 - 200
|
130 - 145
|
150
|
8
|
6 Nm
|
Äldre betong 150 - PE 140
|
|
|||
|
AC2001
|
3110237
|
180 - 200
|
155 - 170
|
150
|
8
|
6 Nm
|
Äldre betong 150 - Normalrör 150
|
|
|||
|
AC6000
|
3114349
|
180 - 200
|
160 - 180
|
150
|
8
|
6 Nm
|
|
||||
|
AC2100
|
3110238
|
185 - 210
|
100 - 115
|
150
|
8
|
6 Nm
|
Ny betong 150 - Plast 110
|
|
|||
|
AC2101
|
3110239
|
185 - 210
|
160 - 180
|
150
|
8
|
6 Nm
|
Ny betong 150 - Plast 160
|
|
|||
|
AC2152o/s*
|
3110240
|
195 - 215
|
100 - 115
|
150
|
8
|
6 Nm
|
MA 210 - Plast 110
|
|
|||
|
AC2154
|
3110745
|
180 - 215
|
150 - 165
|
150
|
8
|
6 Nm
|
Alla betong 150 - Plast 160
|
|
|||
|
AC2254
|
3110242
|
200 - 225
|
160 - 175
|
150
|
8
|
6 Nm
|
Gjutjärn 200 - Plast 160
|
|
|||
|
AC2352
|
3110243
|
210 - 235
|
110 - 122
|
150
|
8
|
6 Nm
|
Gjutjärn 200 - Plast 110
|
|
|||
|
AC2353
|
3110244
|
210 - 235
|
121 - 136
|
150
|
8
|
6 Nm
|
Gjutjärn 200 - Lerrör 100
|
|
|||
|
AC2354
|
3110245
|
210 - 235
|
144 - 160
|
150
|
8
|
6 Nm
|
Gjutjärn 200 - Plast 160
|
|
|||
|
AC2355
|
3110246
|
210 - 235
|
170 - 192
|
150
|
8
|
6 Nm
|
Gjutjärn 200 - Äldre betong 150
|
|
|||
|
AC2356
|
3110247
|
210 - 235
|
190 - 215
|
150
|
8
|
6 Nm
|
Gjutjärn 200 - MA 210
|
|
|||
|
AC2654
|
3110248
|
240 - 265
|
144 - 160
|
150
|
8
|
6 Nm
|
Rostfritt 250 - Plast 160
|
|
|||
|
AC2655
|
3110249
|
240 - 265
|
170 - 192
|
150
|
8
|
6 Nm
|
Rostfritt 250 - Äldre betong 150
|
|
|||
|
AC2656
|
3110250
|
240 - 265
|
190 - 215
|
150
|
8
|
6 Nm
|
Rostfritt 250 - MA 210
|
|
|||
|
AC2657
|
3110251
|
240 - 265
|
210 - 235
|
150
|
8
|
6 Nm
|
Rostfritt 250 - Gjutjärn 200
|
|
|||
|
AC2754
|
3110252
|
250 - 275
|
160 - 175
|
150
|
8
|
6 Nm
|
Lerrör 225 - Plast 160
|
|
|||
|
AC2756
|
3110253
|
250 - 275
|
200 - 225
|
150
|
8
|
6 Nm
|
Lerrör 225 - Plast 200
|
|
|||
|
AC2904
|
3110254
|
265 - 290
|
144 - 160
|
150
|
8
|
13 Nm
|
Lerrör 225 - Plast 160
|
|
|||
|
AC2907
|
3110255
|
265 - 290
|
210 - 235
|
150
|
8
|
13 Nm
|
Lerrör 225 - Plast 225
|
|
|||
|
AC2908
|
3110256
|
265 - 290
|
235 - 260
|
150
|
8
|
13 Nm
|
Lerrör 225 - Plast 250
|
|
|||
|
AC2956o/s*
|
3110257
|
270 - 295
|
185 - 210
|
150
|
8
|
13 Nm
|
Äldre betong 225 - Plast 200
|
|
|||
|
AC3204
|
3110258
|
295 - 320
|
144 - 160
|
150
|
8
|
13 Nm
|
Ny betong 225 - Plast 160
|
|
|||
|
AC3205
|
3110259
|
295 - 320
|
170 - 192
|
150
|
8
|
13 Nm
|
Ny betong 225 - Äldre betong 150
|
|
|||
|
AC3207
|
3110260
|
295 - 320
|
210 - 235
|
150
|
8
|
13 Nm
|
Ny betong 225 - Gjutjärn 200
|
|
|||
|
AC3208
|
3110261
|
295 - 320
|
240 - 265
|
150
|
8
|
13 Nm
|
Ny betong 225 - Rostfritt 250
|
|
|||
|
AC3209
|
3110262
|
295 - 320
|
265 - 290
|
150
|
8
|
13 Nm
|
Ny betong 225 - Lerrör 225
|
|
|||
|
AC3351o/s*
|
3110263
|
310 - 335
|
180 - 205
|
150
|
8
|
13 Nm
|
Ny betong 225 - Plast 200
|
|
|||
|
AC3608
|
3110264
|
335 - 360
|
240 - 265
|
165
|
8
|
13 Nm
|
PEH 355 - Rostfritt 250
|
|
|||
|
AC3609
|
3110265
|
335 - 360
|
265 - 290
|
165
|
8
|
13 Nm
|
PEH 355 - Lerrör 225
|
|
|||
|
AC3600
|
3110266
|
335 - 360
|
295 - 320
|
165
|
8
|
13 Nm
|
PEH 355 - Ny betong 225
|
|
|||
|
AC3858
|
3110267
|
360 - 385
|
240 - 265
|
165
|
8
|
13 Nm
|
Äldre betong 300 - Rostfritt 250
|
|
|||
|
AC3859
|
3110268
|
360 - 385
|
265 - 290
|
165
|
8
|
13 Nm
|
Äldre betong 300 - Lerrör 225
|
|
|||
|
AC3850
|
3110269
|
360 - 385
|
300 - 325
|
165
|
8
|
13 Nm
|
Äldre betong 300 - Ny betong 225
|
|
|||
|
AC4208
|
3110270
|
395 - 420
|
240 - 265
|
165
|
8
|
13 Nm
|
Ny betong 300 - Rostfritt 250
|
|
|||
|
AC4209
|
3110271
|
395 - 420
|
265 - 290
|
165
|
8
|
13 Nm
|
Ny betong 300 - Lerrör 225
|
|
Material:
Koppling: EPDM (EN681-1)
Monteringsband: syrafast stål EN1.4404
Max arbetstemperatur: -60°C - +80°C
På förfrågan:
Nitril för kemisk resistens
Andra storlekar tillverkas på beställning och anpassas efter rörets YD
Standardir ja hyväksynnät
-
WIS4-41-01
BS-EN681-1
-
SS-EN 681-1
-
EN 295-4:2013
-
EN 10088-2:1995
